Anvendes kvarts til smeltning?

Er kvarts brugt til smeltning: Et direkte svar

Ja, kvarts bruges direkte i smeltning og højtemperatursmelteprocesser, især i form af kvarts digel , en beholder lavet af smeltet silica, der indeholder smeltet silicium under krystalvækst i halvleder- og fotovoltaiske industrier. Kvartsdigel er hovedproduktet fremstillet af højrent kvartssand til fotovoltaiske og halvlederfelter, og det bruges hovedsageligt til at understøtte kontinuerlig krystallisering under høje temperaturforhold. Det fungerer som en forbrugsbar kvartsenhed, der bruges til at holde polysiliciumråmateriale, da det opvarmes forbi dets smeltepunkt og trækkes ind i en enkelt krystalbarre. Materialet er valgt, fordi almindelige ildfaste materialer eller metaller ikke kan opretholde den kemiske renhed, der kræves for elektronisk og solenergi silicium, mens kvartsglas kan. Fra dette tidspunkt fremad forklarer denne artikel, hvorfor kvarts udfører denne rolle så effektivt, hvordan kvartsdigler af halvlederkvalitet og fotovoltaisk kvalitet adskiller sig, hvordan de er struktureret internt, og hvordan købere kan vælge det rigtige kvartsglasprodukt til deres egen smelte- eller termiske behandlingslinje.

Kvartsdigel har egenskaberne renlighed, homogenitet og høj temperaturbestandighed. Fra perspektivet af fysisk termisk adfærd er deformationspunktet for en typisk kvartsdigel omkring 1100 grader celsius , er blødgøringspunktet omkring 1730 grader Celsius , og den maksimale kontinuerlige brugstemperatur er omkring 1100 grader celsius , som kan nå op på cirka 1450 grader Celsius i korte perioder. Denne høje renhed kombineret med vedvarende høj temperaturbestandighed danner grundlaget for pålidelig siliciumstangs enkeltkrystaltræk og ensartet enkeltkrystalkvalitet, hvilket gør kvartsdigelen til et af de vigtigste hjælpematerialer i enkeltkrystaltræksystemet. Kvartsdigler er generelt opdelt i to kategorier alt efter deres anvendelse: kvartsdigler af halvlederkvalitet (elektronisk kvalitet) og kvartsdigler af fotovoltaisk kvalitet (solenergikvalitet), hver fremstillet med forskellige renheds- og strukturspecifikationer.

Hvorfor kvartsglas modstår de termiske krav fra smeltning

Kvartsglas, også kaldet smeltet kvarts eller smeltet silica, fremstilles ved at smelte ekstremt rent siliciumdioxid ved temperaturer over 1700 grader Celsius og derefter afkøle det til et ikke-krystallinsk, amorft fast stof. Denne amorfe struktur giver kvartsglas en meget lav termisk udvidelseskoefficient, hvilket betyder, at materialet ikke let revner, når det opvarmes og afkøles gentagne gange, en egenskab, der er essentiel under smeltecyklusserne, der bruges i krystaltrækovne. I modsætning til almindeligt soda-kalkglas kan produkter med høj renhed af kvartsglasrør og kvartsglasstave tolerere hurtige temperaturudsving uden at knuses, hvorfor kvartsglasvindue og kvartsglaspladekomponenter også er meget udbredt som observationsporte og strukturelle elementer i højtemperaturovnsudstyr.

Kemisk renhed er den anden grund til, at kvarts klarer sig godt i smeltemiljøer. Enhver metallisk urenhed, der migrerer fra en digelvæg til smeltet silicium, kan ændre de elektriske egenskaber af den resulterende krystal, hvilket er uacceptabelt i halvlederfremstilling. Kvartsglasrør med høj renhed, kvartskrystalstænger og kvartsglasstave er raffineret for at minimere sporstoffer som jern, aluminium og alkalimetaller, hvilket holder smelten kemisk stabil gennem hele trækprocessen. Skemaet nedenfor præsenterer en generel sammenligning af nøglefunktionsegenskaber mellem smeltet kvarts og to andre traditionelle materialer af ildfast type, der ofte diskuteres i ovndesignlitteratur, og illustrerer hvorfor smeltet kvarts forbliver det foretrukne foringsmateriale til siliciumsmelter.

Denne vandrette bjælkesammenligning viser, at smeltet kvartsglas er særligt højt i kemisk renhed og modstandsdygtighed over for termisk stød, de to egenskaber, der er mest kritiske for at indeholde smeltet silicium uden at forurene det. Den dimensionelle stabilitetsvurdering afspejler den meget lave termiske udvidelseskoefficient beskrevet tidligere, som holder digelformen konsistent, selv når ovnen cykler gennem ekstrem varme. Optisk gennemsigtighed er inkluderet, fordi det giver operatører mulighed for visuelt at overvåge smelteniveauet og krystalvækstgrænsefladen uden at åbne ovnen, en praktisk fordel ved kvartsglasvindue og kvartsglasplade-visningskomponenter. Mekanisk hårdhed vurderes mere moderat, da kvartsglas er stærkt i kompression, men kan være skørt under pludselige mekaniske påvirkninger, hvilket er grunden til, at omhyggelig håndteringsprotokoller betyder noget under installation og fjernelse af en laboratorie-kvarts-digel eller silica-digel-laboratorieenhed. Overordnet illustrerer skemaet, at kombinationen af ​​renhed, termisk modstandsdygtighed og stabilitet, snarere end rå hårdhed, er det, der gør smeltet kvarts til standardvalget for siliciumsmeltebeholdere.

Halvlederkvalitet versus fotovoltaisk kvartsdigel

Kvartsdigler er almindeligvis opdelt i kategorier af halvlederkvalitet (også kaldet elektronisk kvalitet) og fotovoltaisk kvalitet (også kaldet solcellekvalitet), og skelnen er baseret på det renhedsniveau, der kræves af downstream-applikationen. Digler af halvlederkvalitet understøtter væksten af ​​monokrystallinske siliciumbarrer, der i sidste ende vil blive skåret i skiver til integrerede kredsløb, hvor selv dele-per-milliard urenheder kan påvirke enhedens ydeevne, så disse digler er fremstillet med den strammeste renhedskontrol og den mest strenge inderlagsspecifikation. Deler af fotovoltaisk kvalitet understøtter siliciumbarrer bestemt til solceller, hvor renhedstolerancen er noget bredere, fordi solcelleydelsen er mindre følsom over for sporurenheder end logik og hukommelseschip-ydelse, hvilket tillader en anden balance mellem digelomkostningseffektivitet og specifikation.

Dette radardiagram sammenligner kvartsdigel af halvlederkvalitet og fotovoltaisk kvalitet på tværs af seks kvalitative egenskaber, der betyder mest for købere, der køber en kvartsdigel til laboratorie- eller produktionsovne. Halvlederkvalitetsprofilen strækker sig længere udad med hensyn til renhed, boblekontrol og vægensartethed, hvilket afspejler den snævrere fremstillingstolerance, der kræves for råmateriale til waferfremstilling. Den solcellekvalitetsprofil dækker stadig et bredt område af diagrammet, hvilket indikerer, at det forbliver et højtydende produkt, men med en mere afbalanceret fordeling på tværs af gennemsigtighed og termisk stabilitet i stedet for at skubbe hver egenskab til det maksimale. Devitrifikationsmodstand, hvilket betyder modstand mod uønsket krystallisering af glasoverfladen under langvarig varmepåvirkning, er tæt afstemt mellem de to kvaliteter, fordi begge er bygget af smeltet silica med lignende termisk basiskemi. Købere, der vurderer en laboratorieprøve af kvartsdigel eller en fuld produktionsbatch, kan bruge denne type sammenligningsramme til at beslutte, hvilken kvalitet der passer til deres specifikke smeltecykluslængde og produktrenhedsmål.

Struktur af en kvartsdigel: En isometrisk visning

En produktionskvartsdigel er ikke et enkelt ensartet lag glas. Det består typisk af et ydre uigennemsigtigt lag, der giver strukturel støtte og varmefordeling, et klart eller semi-klart indre lag, der kommer i direkte kontakt med det smeltede silicium, og i mange designs et boblelag klemt mellem dem, der hjælper med at håndtere termisk stress og udgasning under smeltecyklussen. Diagrammet nedenfor viser en isometrisk, mærket visning af denne lagdelte struktur, hvilket er nyttigt til at forstå, hvorfor en uigennemsigtig smeltet silica-digel og en klar kvartsdigel ofte refererer til forskellige zoner i den samme overordnede produktfamilie snarere end helt separate produktlinjer.

Det ydre uigennemsigtige lag, der er synligt i diagrammet, er sammensat af fine, tætpakkede silicapartikler, der spreder varmen jævnt rundt om digelvæggen og giver den mekaniske stivhed, der er nødvendig for at holde vægten af siliciumladningen under en lang trækcyklus. Lige under den sidder bobleovergangslaget, som indeholder en kontrolleret fordeling af mikroskopiske gaslommer, der hjælper med at absorbere termisk ekspansionsspænding og reducerer risikoen for revner, når diglen opvarmes fra omgivelsestemperaturen til dens driftsområde. Det inderste klare lag er fremstillet med den højeste renhed silica og de færreste bobler, da det er den overflade, der direkte berører det smeltede silicium og derfor har størst indflydelse på forureningskontrollen. Fælgen og vægprofilen vist i bunden af ​​diagrammet er konstrueret til en specifik tykkelsesgradient, tykkere nær bunden for at understøtte vægten af ​​smelten og gradvist aftagende mod fælgen, hvilket hjælper diglen med at opretholde dimensionsstabilitet gennem hele den termiske cyklus. At forstå denne lagdelte konstruktion hjælper indkøbsteams med at vurdere, om en leveret kvartsdigelprøve, hvad enten den er beskrevet som en uigennemsigtig smeltet silicadigel eller en klar kvartsdigel, opfylder den interne kvalitet, der forventes for en specifik ovn- og trækkeproces.

Fremstillingsproces og kvalitetskontrol

Fremstilling af en kvartsdigel begynder med indkøb af højrent kvartssand, som sigtes og kemisk behandles for at fjerne metalliske urenheder, før det føres ind i en roterende støbeovn. Inde i ovnen smeltes sandet ved ekstrem høj temperatur, mens formen roterer, hvilket tillader centrifugalkraften at fordele den smeltede silica jævnt og opbygge den lagdelte vægstruktur beskrevet i det foregående afsnit. Efter den indledende formningsfase passerer diglen gennem en række efterbehandlingstrin, inklusive kantbeskæring, overfladeinspektion og dimensionskontrol, før den gennemgår endelige kvalitetstjek, der vurderer boblefordeling, vægtykkelsesensartethed og optisk klarhed i det indre lag. Fordi forurening på et hvilket som helst tidspunkt kan kompromittere hele partiet, opretholder produktionsfaciliteter dedikeret til produktion af kvartsglas, herunder kvartsdigel, kvartsglasrør og kvartsglasstave, kontrollerede rene miljøer, der er adskilt fra almindeligt industrielt støv og luftbårne partikler.

Dette søjlediagram illustrerer den relative tidsvægtning af hvert større produktionstrin i en typisk kvartsdigelproduktionslinje, baseret på generelle procesbeskrivelser, der er almindelige i fremstillingslitteraturen om smeltet silica snarere end en enkelt fast tidsplan. Det roterende smeltetrin optager den største del af behandlingstiden, fordi det er her den lagdelte vægstruktur dannes, og hvor temperaturstyringen skal være mest præcis for at undgå ujævn vægtykkelse. Råvareforberedelse er også relativt tidskrævende, da sigtning og rensning af kvartssand til det krævede renhedsniveau ikke kan fremskyndes uden at risikere forurening senere i processen. Afkøling kræver også en nøje kontrolleret tidsplan, fordi afkøling af en stor del af smeltet silica for hurtigt kan introducere indre spændinger, der senere fører til revner under ovndrift. Trimning og inspektion optager forholdsvis kortere vinduer i den overordnede tidslinje, men de forbliver essentielle kvalitetsporte, der afgør, om en færdig kvartsdigel eller et relateret kvartsglasinstrument opfylder de dimensionelle og optiske standarder, der kræves af halvleder- og fotovoltaikkunder.

Beyond Silicon Smelting: Den bredere kvartsglasproduktfamilie

Mens kvartsdigelen er central for siliciumsmeltning, understøtter det samme basismateriale en bred familie af specielle optiske glasprodukter, der bruges på tværs af laboratorie-, industri- og endda wellness-applikationer. Kvartsglasrør med høj renhed og kvartsglasstave bruges til at fremstille laboratorieapparater såsom et laboratoriesæt med kvartsdigeler, glasrørsamlinger og specialtilpassede smeltede kvartsstænger til forskningsmiljøer, hvor kemisk inertitet og varmebestandighed er påkrævet. Kvartsglasplade og kvartsglasvindueskomponenter, sammen med UV-kvartsplade og UV-rund kvartsplade med huller, bruges, hvor der er behov for ultraviolet transmission eller højtemperatur-visningsadgang, da almindeligt glas ikke transmitterer ultraviolette bølgelængder så effektivt som smeltet kvarts. Sammensmeltede kvartsstænger og kvartskrystalstænger formes også til halogenvarmer- og infrarøde varmerørkomponenter, herunder kvartsrørvarmer, kulfiberkvartsvarmer og infrarøde varmerørprodukter af kvartskulfiber, som er afhængige af den samme renhed og termiske stødmodstand, som gør kvarts egnet til den første placering af silicium.

En interessant udvidelse af kvartsglasteknologien er dens anvendelse i lydhelbredende instrumenter. Fordi smeltet kvarts kan formes til præcise, ensartede vægtykkelser og producerer en klar, vedvarende resonans, når den vibreres, bruges den til at fremstille en sangskål, krystalalkymiskåle, en krystalsangtrekant, en krystalharpe, en kvartskrystalstemmegaffel og en krystal, der synger den hellige gral. Disse instrumenter er afhængige af de samme roterende fusions- og præcisions-vægkontrolteknikker, der bruges til fremstilling af digel, blot anvendt til et andet akustisk formål snarere end et termisk. Andre understøttende laboratorieartikler fremstillet af det samme smeltede silicamateriale omfatter en UV-smeltet kvartskuvette, en rektangulær kvartskuvette, varmebestandige bådkomponenter af smeltet kvartsglas af høj renhed og laboratorieglasvarer til generelle formål, såsom en trekantet kolbe, en trekantet tragt og en høj borosilikat-måling, som drager fordel af den kemiske måling og stabilitet af borosilikat. høj borosilikatglasandel.

Dette donutdiagram præsenterer et generelt kvalitativt billede af, hvordan smeltet kvartsglas er fordelt på tværs af store anvendelsessegmenter, baseret på typiske industriproduktkategorier snarere end en specifik statistisk undersøgelse. Digel- og halvledersegmentet udgør sammen med laboratorieglasvarer den største del af diagrammet, hvilket afspejler det faktum, at termisk behandling og analytisk kemi fortsat er de mest etablerede anvendelser for smeltet silica med høj renhed. Anvendelser til opvarmning og infrarøde rør indtager et meningsfuldt mellemsegment, da infrarøde kvartskulfiber-varmerør og halogenvarmerkomponenter er vokset støt, efterhånden som industri- og forbrugeropvarmningsudstyr i stigende grad favoriserer hurtige infrarøde elementer. Optiske og UV-vindueapplikationer, herunder UV-kvartsplade- og kvartsglasvindueprodukter, danner et mindre, men stabilt segment bundet til specialiseret instrumentering og steriliseringsudstyr, der afhænger af ultraviolet transmission. Det lydhelbredende instrumentsegment er det mindste til sammenligning, men alligevel repræsenterer det en markant niche, hvor de akustiske egenskaber af smeltet kvarts, snarere end dets termiske eller optiske egenskaber, er den primære værdidriver, der viser, hvordan et enkelt basismateriale kan understøtte meget forskellige slutbrugsindustrier.

Valg af den rigtige kvartsdigel eller kvartsglaskomponent

Valget mellem en kvartsdigel af halvlederkvalitet og fotovoltaisk kvalitet eller mellem forskellige specifikationer af kvartsglasrør og kvartsglasstave bør starte med en klar definition af driftstemperaturområdet og renhedstolerancen for det efterfølgende produkt. Købere bør også overveje diglens vægtykkelse og lagstruktur, da et tykkere ydre uigennemsigtigt lag generelt understøtter længere enkeltkrystal-trækcyklusser, mens et tyndere, mere ensartet indre klart lag understøtter lavere forureningsrisiko. Den følgende liste opsummerer praktiske udvælgelseskriterier, som indkøbs- og ingeniørteams almindeligvis gennemgår, før de færdiggør en ordre af kvartsdigel eller relateret smeltet kvartskomponent.

• Bekræft den maksimale kontinuerlige driftstemperatur og kortvarige spidstemperatur, som digelen eller røret skal modstå under den påtænkte smelte- eller opvarmningscyklus.
• Tilpas renhedsgraden til følsomheden af ​​downstream-produktet, vælg halvlederkvalitet til råmateriale til waferfremstilling og fotovoltaisk kvalitet til solcellebarreproduktion.
• Gennemgå specifikationerne for boblefordeling og vægensartethed, især for det indre kontaktlag, der berører det smeltede materiale direkte.
• Kontroller dimensionelle tolerancer i forhold til den specifikke ovn eller det trækudstyr, digelen, kvartsglasrøret eller kvartsglasstangen vil blive installeret i.
• Anmod om vejledning i håndtering og opbevaring for at reducere risikoen for termisk stød eller mekanisk skade, før komponenten kommer i brug.

Dette område- og linjediagram illustrerer et generelt opadgående adoptionsmønster af smeltede kvartskomponenter på tværs af ovnproduktionslinjer over en flerårig periode, i overensstemmelse med den bredere udvidelse af monokrystallinsk siliciumproduktion rapporteret på tværs af solcelle- og halvlederforsyningskæden i de seneste år. Den konstante stigning fra venstre til højre afspejler voksende ovnkapacitetsforøgelser i hele industrien, som hver kræver sit eget sæt kvartsdigler, kvartsglasrør og understøttende smeltede silicakomponenter. Det skraverede område under stregen understreger den kumulative karakter af denne efterspørgsel, da digler og relaterede komponenter er forbrugsartikler, der skal udskiftes regelmæssigt i stedet for at installeres én gang, i modsætning til selve ovnudstyret. Dette mønster understreger, hvorfor ensartet, kvalitetskontrolleret levering af kvartsdigel- og kvartsglasstavprodukter betyder noget for producenter, der opererer kontinuerlige eller næsten kontinuerlige krystalvækstlinjer. Købere, der vurderer langsigtede forsyningsforhold, leder ofte efter leverandører, der kan demonstrere stabil produktionskapacitet, der holder trit med denne form for vedvarende flerårig vækstkurve.

Om Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. er en virksomhed, der er specialiseret i produktion af kvarts og specielle glasprodukter. Yancheng Mingyang Quartz Products Co., Ltd. er produktionsanlægget for Jinzhou Mingde Quartz Glass Co., Ltd. i Jiangsu. Siden etableringen har virksomheden udviklet sig hurtigt, introduceret avanceret teknologi og produktionsudstyr i ind- og udland og løbende forbedret produktkvaliteten. Med udgangspunkt i sine egne fordele har virksomheden udviklet en række produkter, der passer til markedet, og som opfylder forskellige kunders behov, og har løst mange presserende produktionsudfordringer for sine kunder på tværs af kvarts- og specialglasforsyningskæden.

Virksomhedens produktsortiment omfatter kvartsglasrør, dobbelthuls-kvartsglasrør, kvartsglasstænger, kvartsplader, safirvinduer, calciumfluoridglasvinduer, infrarøde og ultraviolette belægninger, højtryksbestandige aluminosilikatglasvinduespaneler, kvartsglasinstrumenter, instrumenter med højt borosilikatglas, kvartsglas-glasinstrumenter, kvarts-glasplader, kvartsglas-guldplader. kvarts infrarøde varmerør, langt-infrarøde retningsbestemte strålingsvarmere, ultraviolette bakteriedræbende lamper og andre specielle typer kvartsglasprodukter. Dette brede produktionsomfang gør det muligt for virksomheden at støtte kunder, der har brug for både standard kvartsdigel- og kvartsglasrørforsyning samt mere specialiserede varer såsom safirvindue og infrarøde varmerørkomponenter inden for et enkelt leverandørforhold.

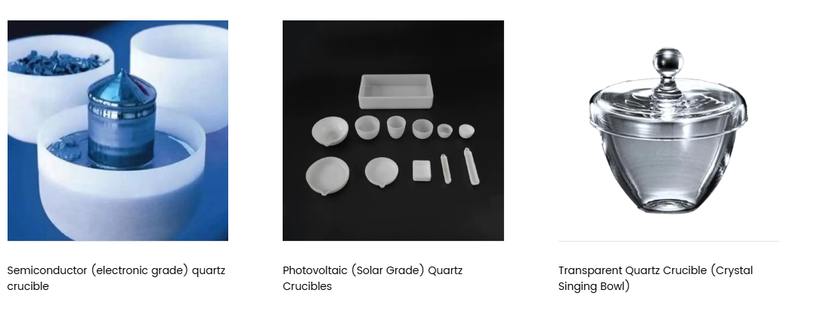

Produkteksemplerne vist ovenfor illustrerer rækkevidden inden for kvartsdigelfamilien, fra en halvleder (elektronisk kvalitet) kvartsdigel med dens karakteristiske lagdelte vægstruktur, til et sæt fotovoltaiske (solar grade) kvartsdigler i varierende størrelser til forskellige ovnkapaciteter, til en gennemsigtig kvartsdigel, som også har en tynd væg i sind-væg i form af en klar form. lydhealende applikationer. Denne visuelle serie fremhæver, hvordan det samme smeltede silicamateriale og fremstillingsekspertise omsættes til produkter til meget forskellige slutbrugsindustrier, fra siliciumkrystalsmeltning til laboratorieglasvarer til akustiske instrumenter, alle produceret med den samme underliggende opmærksomhed på renhed og strukturel præcision.
