Hvordan vælger man den korrekte kvartsrørstørrelse til dit projekt?

At vælge den rigtige kvartsglasrør størrelse kræver, at fire parametre matcher din applikation: ydre diameter (OD), vægtykkelse, længde og materialekvalitet. Få alle fire rigtige og din kvartsrørsovn , UV-lampe, halvlederdiffusionssystem eller infrarød varmelegeme vil fungere pålideligt efter specifikation. Gå glip af en - især vægtykkelse på et tryk- eller vakuumsystem - og røret kan revne, kollapse eller svigte termisk. Denne vejledning giver en struktureret udvælgelsesramme feller ingeniører, indkøbsledere og laboratorieteknikere, der køber indkøb sammensmeltet kvarts or smeltet silica rør produkter til industrielle og videnskabelige anvendelser.

Udvælgelsesprocessen følger fem trin: (1) definere det termiske og kemiske miljø, (2) bestemme påkrævet OD og boring, (3) beregne minimumsvægtykkelse for tryk- eller vakuumbelastning, (4) vælge den korrekte kvartsrør klasse (gennemsigtig, lav-OH, mælkeagtig eller farvet), og (5) bekræfte tilgængelighed og leveringstid med din leverogør af kvartsglasrør . Hvert trin er dækket i detaljer nedenfor med referencedata og bearbejdede eksempler.

Kvartsglasrør Produktsortiment: Seks stogardformer

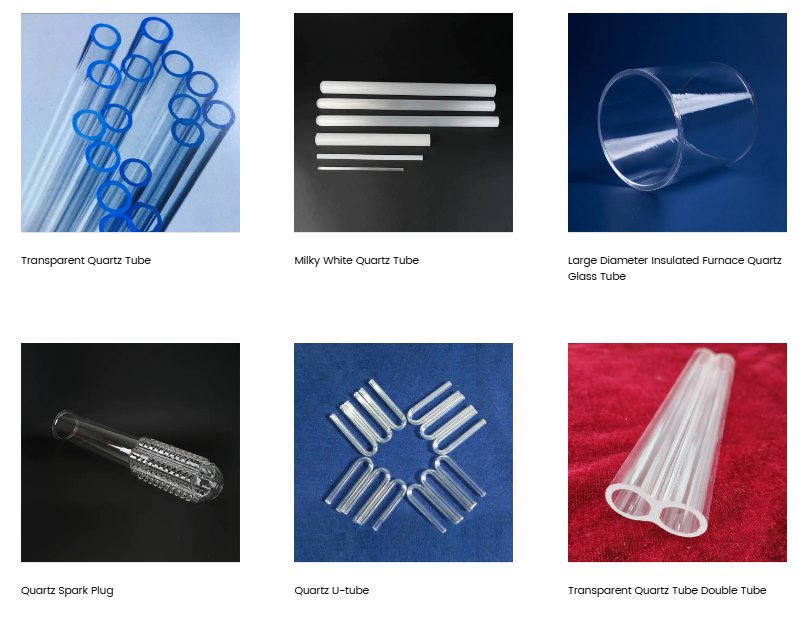

Billedet nedenfor viser seks repræsentative produktformer fra Yancheng Mingyang's kvartsglasrør rækkevidde. Hver formular imødekommer et særskilt anvendelseskrav, fra stogard gennemsigtige rør til komplekse dobbeltborede og U-rørs geometrier.

Fra det viste produktsortiment: Gennemsigtigt kvartsrør (øverst til venstre, blå spids) — stogard klar smeltet silica rør med SiO2-indhold større end 99,9% og optisk transmittans over 93%, brugt i UV-lamper, halvlederovne og optiske instrumenter. Milky White Quartz Tube (øverst i midten) — gennemskinnelig (uigennemsigtigt) rør fremstillet ved kontrolleret bobling under fusion, optimeret til infrarøde varmeapplikationer, hvor diffus strålingsfordeling er påkrævet. Stor diameter isoleret ovn kvarts glasrør (øverst til højre) — bredboret højtemperatur kvartsrør til diffusionsovne og CVD-reaktorapplikationer op til 1200°C kontinuerlig drift. Kvarts tændrør (nederst til venstre) — præcisionsbearbejdet kvartskomponent, der demonstrerer Mingyang-anlæggets sekundære bearbejdningsevne. Kvarts U-rør (nederst i midten) — bøjet kvartsrør til varmevekslere og recirkulerende væskesystemer. Gennemsigtigt kvartsrør Double Tube (nederst til højre) — koaksial dobbeltboring glasrør til applikationer, der kræver to uafhængige væske- eller gaskanaler i en enkelt krop, såsom UV-steriliseringslampesamlinger og specielle kemiske reaktorer.

Trin 1: Definer det termiske og kemiske miljø

Før du angiver en dimension, skal du definere driftsmiljøet. Kvartsglas fungerer ogerledes end borosilikatglas ( høj borsilicat glas blødgøres ved ca. 820°C; sammensmeltet kvarts blødgøres ved 1665°C), så det første spørgsmål er, om påføringen rent faktisk kræver kvarts, eller om borosilikatglas - brugt i målebægre med højt borosilikatindhold, trekantede kolber og trekantede tragte i kemilaboratorier - er tilstrækkeligt. Hvis driftstemperaturen overstiger 500°C vedvarende, eller der forventes termisk stød (hurtige opvarmnings-/afkølingscyklusser), er kvarts det rigtige valg.

Kemisk kompatibilitet er den ogen miljøfaktor. Kvartsglasrør modstår stort set alle syrer (undtagen saltsyre, svovlsyre, salpetersyre, flussyre) og de fleste organiske opløsningsmidler, hvilket gør det til standardvalget til levering af korrosive medier i rørledninger i den kemiske industri. I medicinske og laboratoriemæssige sammenhænge gør dens biokompatibilitet den velegnet til steriliseringsudstyr og analytiske instrumenter. Anvendelser, der involverer flussyre eller varm phosphorsyre, kræver alternative materialer såsom PTFE-forede slanger.

Trin 2: Bestem ydre diameter og boring til din applikation

Ydre diameter (OD) drives af den fitting, flange eller ovnboring, den skal passe ind i. Boring (indre diameter, ID) drives af væske- eller gasstrømningshastigheden eller den komponent, der skal passere gennem røret (såsom et varmeelement eller en optisk fiberpræform). Det vandrette søjlediagram nedenfor viser de mest almindelige OD-intervaller for hver større applikationskategori af kvartsrør .

Diagrammet afslører, at applikationer til halvlederovnsrør kræver det bredeste OD-område - fra 50 mm til 200 mm - drevet af behovet for at rumme 150 mm, 200 mm og 300 mm siliciumwafer-batches i ovnrørets boring. Dette er det største og mest krævende segment for højtemperatur kvartsrør produkter og kræver typisk isolerede ovnkvartsglasrør med stor diameter som det, der er vist på produktbilledet ovenfor. UV-bakteriedræbende lamper og halogen-infrarøde varmerør optager den snævre ende (henholdsvis 8-25 mm og 10-20 mm), hvor snæver OD-tolerance og fremragende UV-transmission er de primære udvælgelseskriterier frem for strukturel belastningskapacitet. Laboratorie- og optiske fiber-præformstøtterør spænder over et moderat område (4-30 mm) og kræver ofte de snævreste dimensionstolerancer - typisk OD-tolerance på ±0,1 mm til præcisionsoptiske applikationer. Kemiske reaktorrørledninger spænder over det bredeste praktiske område i daglige indkøb, fra 15 mm til over 100 mm, afhængigt af flowhastighed og reaktorskala. For brugerdefinerede kvartsrør krav uden for standardområder, tilbyder Yancheng Mingyang tegning og bearbejdning til specifikation med bekræftet dimensionskontrol.

Trin 3: Beregn minimum vægtykkelse for tryk og vakuumbelastning

Vægtykkelse er den mest sikkerhedskritiske dimension i kvartsrør udvalg. Under specificeret vægtykkelse fører til rørbrud under internt tryk eller kollaps under eksternt vakuum. Følgende formel (fra ASME B31.3 kemiske anlægsrør, tilpasset til glasmaterialer) giver et konservativt første skøn:

t_min = (P x OD) / (2 x SP)

Hvor P = indre manometertryk (MPa), OD = ydre diameter (mm), S = tilladt spænding for smeltet kvarts (ca. 7 MPa for vedvarende belastning ved stuetemperatur; reducer med 50 % over 800°C). En sikkerhedsfaktor på mindst 4x anbefales for kvarts på grund af dens skøre fejltilstand.

• Eksempel 1 (UV-lampekonvolut): OD = 20 mm, indre tryk ca. atmosfærisk (0 gauge). Minimum væg: 1,0–1,5 mm er standard. Den primære driver er mekanisk håndtering robusthed, ikke tryk.
• Eksempel 2 (kemisk reaktor under tryk, 0,3 MPa): OD = 50 mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. Påfør 4x sikkerhedsfaktor: minimum væg = 4,2 mm. Angiv 5 mm væg for standard tilgængelighed.
• Eksempel 3 (halvlederdiffusionsovn, vakuum til 0,01 Pa): Kollapstrykket styrer. For et 100 mm OD-rør er minimumsvæggen til vakuumservice typisk 3-4 mm som bekræftet ved finite element-analyse. Rådfør dig med din leverogør af kvartsglasrør til bekræftelse af vakuumbedømt vægtykkelse.

For kvartsrørsovn applikationer ved atmosfærisk tryk, bestemmes vægtykkelsen primært af termisk gradientstyring: tyndere vægge udligner temperaturen hurtigere (lavere termisk spænding), men har mindre mekanisk styrke. For standard atmosfæriske ovnrør er 2–3 mm vægtykkelse typisk for OD 50–100 mm.

Trin 4: Vælg den korrekte kvartskvalitet til din ansøgning

Ikke alle kvartsglasrør karakterer er udskiftelige. Karakteren bestemmer indholdet af hydroxyl (OH), transmissionsspektrum, bobledensitet og overfladefinish - som hver især påvirker ydeevnen i specifikke applikationer. Radardiagrammet nedenfor sammenligner fire hovedkarakterer på tværs af seks udvælgelseskriterier.

Radardiagrammet fremhæver afvejningen mellem de tre mest almindeligt indkøbte kvartsrørkvaliteter. Transparent høj-OH kvarts (vist på produktbilledet som rør med blå spids) udmærker sig i UV-transmission og optisk klarhed - hvilket gør det til standardvalget for UV kvartsrør applikationer såsom bakteriedræbende lamper, UV LED-emballage, UV-smeltede kvartskuvetter og UV kvarts plade komponenter. Dets relativt høje hydroxylindhold (typisk 150-300 ppm OH) gør den imidlertid uegnet til højtrykskviksølvlamper eller metalhalogenid-HID-kilder, hvor OH-absorption ved 2,72 mikron forårsager for tidlig mørkfarvning af lampen. Lav-OH dehydroxyleret smeltet silicarør med OH-indhold under 10 ppm - og under 5 ppm, som kan opnås gennem vakuumdehydroxylering - scorer højest på lav-OH-aksen og er det korrekte valg til HID-lampekonvolutter, halogenlamperør og fjerninfrarøde kvartsrøropvarmningsapplikationer, hvor røret skal transmittere IR-stråling effektivt i hele dets levetid. Mælkeagtig (ugennemsigtig) kvartsrør ofrer UV og synlig transmission helt i bytte for overlegen diffus IR-emission, hvilket gør den til den foretrukne kvalitet for infrarøde fjerninfrarøde kvartsrørvarmere og kulfiberkvartsvarmere, hvor ensartet varmefordeling over røroverfladen er påkrævet. Både lav-OH og mælkeagtige kvaliteter opretholder den samme fremragende termiske modstand og kemiske modstand som transparent kvarts. Til applikationer, der kræver, at SiO2-indholdet skal bekræftes over 99,9 % - såsom halvleder CVD-rør, kvarts digel applikationer, eller sammensmeltet kvarts rods anvendes som laboratorie-kvarts-digelstøtter — dokumentation for analysecertifikat (CoA) skal rekvireres fra leverandøren.

Trin 5: Længdetolerance, dimensionelle standarder og brugerdefinerede specifikationer

Standard kvartsglasrør leveres i længder på 1000 mm, 1500 mm og 2000 mm. Afskårne længder med tolerancer på ±1 mm er standard; snævrere tolerancer (±0,5 mm eller bedre) er tilgængelige til præcisionsoptiske og halvlederapplikationer med yderligere leveringstid. Linjediagrammet nedenfor viser, hvordan dimensionelle tolerancekrav påvirker praktisk OD-område tilgængelighed fra et standardproduktionsanlæg.

Linjediagrammet viser en fundamental afvejning ved indkøb af kvartsrør: efterhånden som kravene til dimensionelle tolerancer skærpes, falder den maksimalt opnåelige ydre diameter på grund af begrænsningerne ved præcisionstrækning og slibeoperationer. I standardtoleranceklassen (±1 mm) er OD'er op til 200 mm tilgængelige - dækkende hele spektret af halvlederovnsrør og store kemiske reaktorapplikationer. Ved optisk tolerance (±0,2 mm) er den praktiske maksimale OD ca. 80 mm, hvilket dækker de fleste laboratorie- og optiske fiberpræforme-støtterørsapplikationer. Ved halvledertolerance (±0,1 mm) er den maksimale OD omkring 50 mm, hvilket afspejler de intensive slibe- og poleringsoperationer, der kræves for at opnå dette præcisionsniveau på et skørt materiale. For brugerdefinerede kvartsrør krav, der kombinerer stor OD med snæver tolerance - for eksempel et 150 mm OD-rør med ±0,2 mm tolerance til en specialiseret MOCVD-reaktor - forlængede gennemløbstider på 4-8 uger er typiske og bør tages med i projektplanlægningen. Yancheng Mingyang tilbyder ingeniørrådgivning om dimensionelle specifikationer for at hjælpe kunder med at identificere den mindste toleranceklasse, der opfylder deres funktionelle krav, og undgå overspecifikationer, der unødigt forlænger leveringstiden og øger indkøbsomkostningerne.

Anvendelsesspecifik reference til valg af kvartsrør

Følgende tabel konsoliderer udvælgelsesrammerne i fire trin til en hurtig referencevejledning til de mest almindelige anvendelser af kvartsglasrør. Den dækker hele produktbredden fra standard højrent kvartsglasrør and stav af kvartsglas komponenter til specialiserede varme- og optiske produkter.

Kvartsglasprodukter ud over rør: Udvidet produktsortiment

Mens kvartsglasrør and glasrør produkter udgør kernen i produktsortimentet, leverer Yancheng Mingyang en bred portefølje af kvarts- og specialglasprodukter, der tjener komplementære applikationsbehov. Disse omfatter stav af kvartsglass (smeltede kvartsstænger og kvartskrystalstænger) til optiske og strukturelle applikationer, kvarts glasplade and kvartsglas vindue paneler til vakuumkamre og optiske samlinger, UV kvarts plade and UV Rund Kvartsplade Med Huller til fotolitografi og UV-hærdningssystemer, og UV-smeltede kvartskuvetter og kvartskuvette rektangulære formater til spektroskopi og analytiske instrumenter.

I varmeproduktsegmentet producerer virksomheden halogenvarmer infrarød rør, langt infrarød kvartsrørvarmer forsamlinger, og kulfiber kvarts varmelegeme and kvarts kulfiber infrarødt varmerør produkter til industrielle procesopvarmningsapplikationer. Disse varmeprodukter udnytter de mælkeagtige og lav-OH kvartsrørkvaliteter for at maksimere den infrarøde emissionseffektivitet. Til laboratorie- og videnskabelige forskningsapplikationer omfatter sortimentet laboratoriekvartsdigel and silica digel laboratorium produkter, uigennemsigtig smeltet silica digel for krystalvækst, og klar kvarts digel varianter til processer, der kræver visuel overvågning af smelten. Specialvarer inkluderer kvartsglas instrumenter , høj borsilicat measuring cup , trekantet tragt , og trekantet kolbe kemi glasvarer — der bygger bro mellem standardlaboratorieglasvarer og højtydende kvartssegmenter.

Virksomheden leverer også lydhelbredende instrumenter herunder krystal syngeskål , Krystal Alkymi skåle , Kvartskrystal stemmegaffel , Krystal syngende trekant , Krystal Harpe , og Krystal synger den hellige gral produkter — et voksende anvendelsesområde, der udnytter de akustiske resonansegenskaber af højrent smeltet kvartsglas til terapeutisk og musikinstrumentbrug.
