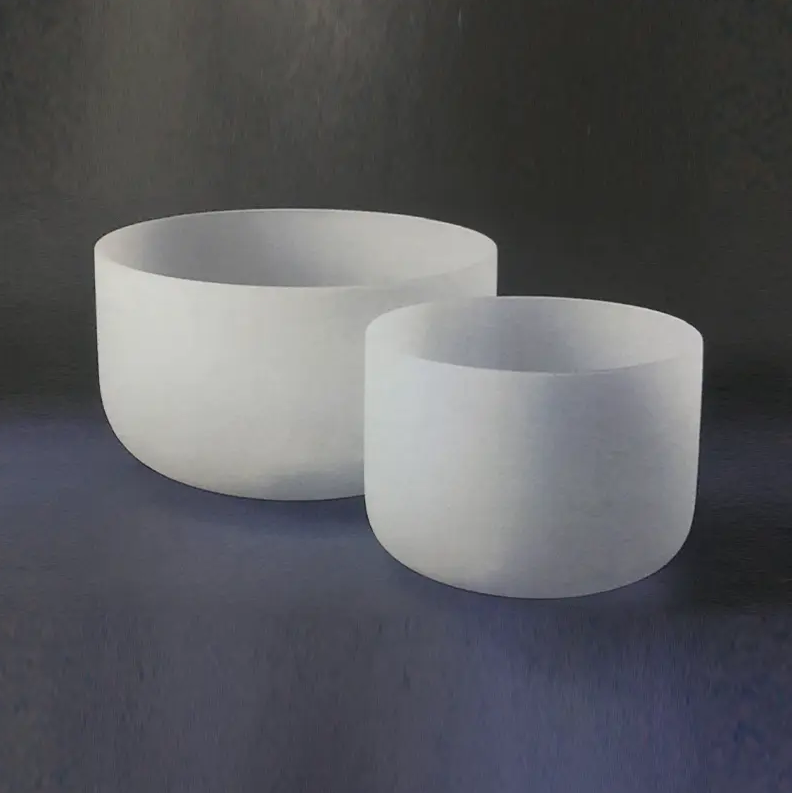

Hvordan optimerer man ydeevnen af ​​en kvartsdigel?

Nøglestrategier til optimering Kvartsdigel Ydeevne

Den mest effektive måde at optimere kvartsdigelens ydeevne på er at kontrollere termiske gradienter, opretholde strenge kontamineringsprotokoller og tilpasse digelkvaliteten til den specifikke procestemperatur og kemiske miljø. Disse tre faktorer tegner sig tilsammen for størstedelen af ​​for tidlige fejl og udbyttetab i halvleder-, sol- og laboratorieapplikationer. De følgende afsnit opdeler hvert optimeringshåndtag med praktisk vejledning.

Vælg den rigtige smeltedigelkvalitet til din proces

Ikke alle kvarts digler er lige. Renheden af ​​den rå silica, fremstillingsmetoden (smeltet vs. syntetisk) og OH-indholdet bestemmer alle den øvre driftstemperatur og kemisk resistens. Brug af en underspecificeret digel er den mest almindelige årsag til tidlig svigt.

Sammenligning af almindelige digelkvaliteter

Til silicium Czochralski (CZ) processer, digler af syntetisk kvalitet med metalliske urenhedsniveauer under 1 ppm i alt er obligatoriske. Brug af standardkvalitetsmateriale introducerer jern-, aluminium- og calciumforurening direkte i smelten, hvilket forringer minoritetsbærerens levetid og enhedsudbytte.

Kontroller termiske gradienter for at forhindre revner

Kvarts har en meget lav termisk udvidelseskoefficient (~0,55 × 10⁻⁶/°C), men den er skør. Hurtige temperaturændringer skaber stejle indre spændingsgradienter, der overstiger materialets brudmodul ( ~50 MPa ), hvilket forårsager revner eller katastrofal fraktur.

Anbefalede opvarmnings- og kølerampepriser

• Under 200 °C: rampe ved højst 10 °C/min — overfladefugtighed og adsorberede gasser skal undslippe gradvist.
• 200 °C til 600 °C: grænse til 5 °C/min — dette område krydser α–β cristobalit overgangszonen, hvor volumenændringer er signifikante.
• 600 °C til procestemperatur: 3–5 °C/min er typisk for store digler (diameter > 300 mm).
• Køling: Følg altid en kontrolleret nedstigning; bratkøling fra over 800 °C forårsager irreversible mikrofrakturer selv uden synlig revnedannelse.

I CZ-siliciumvækst er en almindelig praksis at holde digelen ved 900 °C for 30-60 minutter under den indledende rampe for at afbalancere temperaturen på tværs af vægtykkelsen, før den hæves til siliciumsmeltepunktet (1.414 °C).

Minimer afglasning for at forlænge levetiden

Afglasning - omdannelsen af amorf silica til krystallinsk cristobalit - begynder ca. 1.000 °C og accelererer over 1.200 °C. Når afglasningen breder sig over indervæggen, bliver diglen mekanisk ustabil og skal udskiftes. Det er den førende årsag til forkortet diglens levetid i højtemperaturapplikationer.

Foranstaltninger til forebyggelse af afglasning

• Minimer alkalimetalforurening. Natrium- og kaliumioner fungerer som kernedannelseskatalysatorer. Selv fingeraftryksrester, der indeholder natrium, kan starte afglasning ved kontaktpunktet.
• Brug beskyttende belægninger. En tynd belægning af siliciumnitrid (Si₃N4) eller bariumsulfat (BaSO4) på ​​indervæggen bremser krystallisationsfronten. I solenergiapplikationer har BaSO4-belægninger vist sig at forlænge diglens levetid med 15-30 % .
• Begræns kumulativ eksponering ved høje temperaturer. Spor samlede timer over 1.100 °C; de fleste digler med høj renhed er bedømt til 100-200 timer ved dette interval, før afglasning bliver strukturelt signifikant.
• Arbejd under inaktiv eller reducerende atmosfære. Iltrige miljøer fremskynder overfladeoxidationsreaktioner, der fremmer krystallitkernedannelse.

Implementer strenge kontaminerings- og håndteringsprotokoller

Overfladeforurening udløser ikke kun afglasning, men introducerer også urenheder i følsomme smelter. I halvleder-CZ-processer kan en enkelt partikel af jernsilicid, der måler 0,5 μm, generere nok jernforurening til at reducere wafer-minoritetsbærerens levetid under acceptable grænser i den tilstødende krystalsektion.

Håndtering og rengøring bedste praksis

1. Håndter altid digler med renrumshandsker (nitril eller polyethylen, metalfri) — aldrig bare hænder.
2. Forrens nye digler med en fortyndet HF-opløsning (typisk 2-5 % HF i 10-15 minutter) efterfulgt af en grundig skylning med deioniseret vand for at fjerne overflademetalliske oxider fra fremstillingen.
3. Tør digler i en ren ovn ved 120 °C i mindst 2 timer før brug for at fjerne adsorberet fugt, som kan forårsage voldsomme sprøjt under opvarmning.
4. Opbevares i lukkede, støvfrie beholdere; selv kort eksponering i et standard laboratoriemiljø kan afsætte partikler, der er svære at fjerne efter sintring, på overfladen.
5. Inspicer de indre overflader under UV-lys før hver brug - organiske rester fluorescerer og indikerer ufuldstændig rengøring.

Optimer digelpåfyldning og påfyldningsniveau

Hvordan en digel belastes, påvirker direkte termisk spændingsfordeling og smeltedynamik. Forkert belastning skaber lokaliserede varme punkter, ujævn krystallisering og mekaniske spændingskoncentrationer, der forkorter diglens levetid.

• Fyld til ikke mere end 80 % af den nominelle kapacitet. Overfyldning øger det hydrostatiske tryk på sidevæggene ved forhøjet temperatur, hvor kvarts blødgør over ~1.665 °C (blødgøringspunktet). Ved 1.200 °C bliver krybedeformation målelig under vedvarende belastning.
• Indlæs ladningsmateriale ensartet. Placering af en stor polysiliciumklump på den ene side skaber asymmetrisk opvarmning under nedsmeltning, hvilket genererer bøjningsmomenter i digelvæggen.
• Undgå direkte kontakt mellem ladestykker og digelvæggen under læsning. Påvirkning under belastning er en førende årsag til mikrorevner under overfladen, der kun forplanter sig, når diglen når procestemperaturen.
• For rotationsassisterede processer (f.eks. CZ-træk) skal du kontrollere rotationskoncentriciteten. Selv en 0,5 mm excentricitet i digelrotation ved 5-10 rpm introducerer cykliske mekaniske spændinger, der kan trætte basen over flere kørsler.

Overvåg og udskift baseret på målbare indikatorer

At stole udelukkende på visuel inspektion fører til enten for tidlig udskiftning (omkostningsspild) eller forsinket udskiftning (risiko for procesfejl). Kombiner i stedet flere indikatorer for at træffe datadrevne beslutninger.

Udskiftningsbeslutningskriterier

Implementering af en digellivscykluslog – sporing af hver kørsels spidstemperatur, varighed og inspektionsresultat efter kørsel – reducerer typisk uventede fejl med 40-60 % sammenlignet med tidsbaseret udskiftning alene, baseret på data fra højvolumen siliciumbarreproduktionsoperationer.

Udnyt styring af atmosfære og tryk

Atmosfæren omkring diglen under drift har en direkte indflydelse på både diglens materiale og smelterenheden. Optimering af atmosfæriske forhold er en billig håndtag med høj effekt, der ofte overses i standarddriftsprocedurer.

• Udrensning af inert gas (argon eller nitrogen): Flydende argon kl 10–20 l/min gennem CZ-ovne reducerer SiO-fordampningen fra smelteoverfladen, som ellers ville aflejre sig på køligere ovnvægge og genforurene smelten i efterfølgende cyklusser.
• Drift med reduceret tryk: Løber kl 20-50 mbar (i forhold til atmosfærisk) under CZ-vækst reducerer CO-partialtrykket, hvilket undertrykker kulstofinkorporering i krystallen uden at accelerere kvartsopløsningen.
• Undgå vanddamp: Selv 10 ppm H2O i ovnatmosfæren øger målbart OH-indholdet i smelten, hvilket øger oxygendonordannelsen i siliciumwafere under efterfølgende lavtemperaturudglødningstrin.

Resumé: En praktisk optimeringstjekliste

Følgende tjekliste konsoliderer de kernehandlinger, der er beskrevet ovenfor, til en gentagelig pre-run og in-proces protokol:

1. Bekræft digelkvaliteten matcher procestemperatur og renhedskrav.
2. Rengør med fortyndet HF, skyl med deioniseret vand og tør ved 120 °C i ≥ 2 timer.
3. Inspicer den indre overflade under UV-lys; afvis digler, der viser rester eller mikrorevner.
4. Indlæs ladningen ensartet til ≤ 80 % kapacitet; undgå vægpåvirkning under lastning.
5. Rampetemperatur pr. protokol: ≤ 5 °C/min gennem 200–600 °C overgangszone; holdes ved 900 °C for termisk ækvilibrering.
6. Oprethold inert gasflow og målovnstryk under hele kørslen.
7. Køl under kontrolleret nedstigning; Sluk aldrig fra over 800 °C.
8. Log kørselsdata, og inspicér for afglasning, vægudtynding og forureningsindikatorer, før de ryddes til genbrug.

Konsekvent anvendelse af disse trin forlænger den gennemsnitlige levetid for diglen, reducerer materialeomkostninger pr. kørsel og – vigtigst af alt – beskytter kvaliteten af ​​produktsmelten eller krystal, der dyrkes i den.
